GTV - Kompakt gázüzemű hőlégfúvók



A GTV típusú hőlégfúvók oldalfalra oszlopokra vagy mennyezetre kerülhetnek felszerelésre. Az axiál és radiál ventilátorral szerelt készülékek, vagy a belső levegőt keringtetik, vagy a külső térből szívnak be friss levegőt. Lehetséges légcsatornára csatlakozni, mind a szívó, mind a kifúvó oldalon. A szabadalmaztatott csoportégős megoldás kiváló minőségű égést biztosít. A térben hajlított hő- és korrizióálló acélcsöves hőcserélők kiváló hőleadást biztosítanak, hatásfokuk meghaladja a 91%-ot. Lehetséges zárt üzemmódú üzemeltetés a különféle füstgázelvezető és égéslevegő beszívó idomok, szettek csatlakoztatásával. Felfüggesztés alsó vagy felső rögzítéssel, négy ponton csavar kötéssel konzolra, vagy függesztőlánccal lehetséges. Füstgázelvezetés max. 6 m.

További jellemzők:

  • Állítható kifúvó zsaluzat
  • Füstgázventilátoros megoldás
  • Kompakt gázmágnesszelep, gyújtó és lángellenőrzéssel
  • Hőmérsékletszabályozás nyári és téli üzemmódban
  • Csoportos szabályozás pilotvezérléssel
  • Ipari design, színes burkolattal


GTV hőlégfúvók axiál ventilátorokkal

GTV hőlégfúvó axiál ventilátorral


Nyomóoldali légcsatorna kialakításhoz is alkalmas készülékek. Elérhetőek a lenti táblázatban szereplő készülékeken kívül 68, 78, 87, 97, 107, 116 kW-os teljesítményben is, ezekkel kapcsolatban kérjük lépjen kapcsolatba velünk!

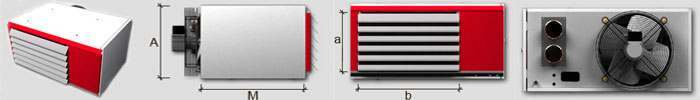

GTV HŐLÉGFÚVÓK GTV-20A GTV-27A GTV-33A GTV-40A GTV-48A GTV-58A
A - a készülék magassága 470 mm 470 mm 610 mm 610 mm 750 mm 750 mm
a - rács magassága 370 mm 370 mm 510 mm 510 mm 650 mm 650 mm
b - rács szélessége 625 mm 625 mm 625 mm 625 mm 625 mm 625 mm
M - Készülék mélysége 700 mm 700 mm 805 mm 805 mm 805 mm 805 mm
Bevitt teljesítmény 20 kW 27 kW 33 kW 40 kW 48 kW 58 kW
Leadott teljesítmény 18 kW 24,3 kW 29,7 kW 36 kW 43,2 kW 52,2 kW
Gázfogyasztás FG 2,12 m3/h 2,7 m3/h 3,7 m3/h 4,23 m3/h 5,08 m3/h 6,14 m3/h
Gázfogyasztás FG 1,65 kg/h 2,1 kg/h 2,89 kg/h 3,3 kg/h 3,96 kg/h 4,79 kg/h
Füstgáz/égéslevegő csonk mérete 100/100 mm 100/100 mm 100/100 mm 100/100 mm 100/100 mm 100/100 mm
Gázcsatlakozás 1/2'' 1/2'' 1/2'' 1/2'' 1/2'' 1/2''
Elektromos csatlakozás 230V / 50Hz 230V / 50Hz 230V / 50Hz 230V / 50Hz 230V / 50Hz 230V / 50Hz
Szállított levegő mennyisége 2000 m3/h 2800 m3/h 3200 m3/h 4000 m3/h 4000 m3/h 5200 m3/h
Névleges áramfelvétel 1,4A 1,4A 3,3A 3,3A 3,3A 1,65A
Elektromos teljesítmény 300 W 300 W 680 W 680 W 680 W 380 W
Készülék súlya 58 kg 58 kg 80 kg 80 kg 80 kg 104 kg


GTV hőlégfúvók radiál ventilátorokkal (C jelzésű készülékek)
GTV hőlégfúvók légcsatornákhoz radiál ventilátorokkal (CL)

GTV hőlégfúvó radiálál ventilátorral


Szívó és nyomóoldali légcsatorna kialakításához is alkalmas készülékek

GTV HŐLÉGFÚVÓK GTV-20C
GTV20CL		 GTV-27C
GTV27CL		 GTV-33C
GTV33CL		 GTV-40C
GTV40CL		 GTV-48C
GTV48CL		 GTV-58C
GTV58CL
A - a készülék magassága 470 mm 470 mm 610 mm 610 mm 750 mm 750 mm
a - rács magassága 370 mm
350 mm		 370 mm
350 mm		 510 mm
500 mm		 510 mm
500 mm		 650 mm
650 mm		 650 mm
650 mm
b - rács szélessége 625 mm
600 mm		 625 mm
600 mm		 625 mm
600 mm		 625 mm
600 mm		 625 mm
600 mm		 625 mm
600 mm
m - Készüléktest mélysége
(CL típusok)		 620 mm 620 mm 620 mm 620 mm 620 mm 620 mm
M - Készülék teljes mélysége 990 mm
1050 mm		 990 mm
1050 mm		 1040 mm
1100 mm		 1040 mm
1100 mm		 1110 mm
1150 mm		 1110 mm
1150 mm
Bevitt teljesítmény 20 kW 27 kW 33 kW 40 kW 48 kW 58 kW
Leadott teljesítmény 18 kW 24,3 kW 29,7 kW 36 kW 43,2 kW 52,2 kW
Gázfogyasztás FG 2,12 m3/h 2,86 m3/h 3,7 m3/h 4,23 m3/h 5,08 m3/h 6,14 m3/h
Gázfogyasztás FG 1,65 kg/h 2,23 kg/h 2,89 kg/h 3,3 kg/h 3,96 kg/h 4,79 kg/h
Füstgáz/égéslevegő csonk mérete 100/100 mm 100/100 mm 100/100 mm 100/100 mm 100/100 mm 100/100 mm
Gázcsatlakozás 1/2'' 1/2'' 1/2'' 1/2'' 1/2'' 1/2''
Elektromos csatlakozás 230V / 50Hz 230V / 50Hz 230V / 50Hz 230V / 50Hz 230V / 50Hz 230V / 50Hz
Szállított levegő mennyisége 2100 m3/h 2800 m3/h 3250 m3/h 4000 m3/h 4200 m3/h 5300 m3/h
Maradó statikus nyomás 140 Pa 110 Pa 140 Pa 110 Pa 150 Pa 130 Pa
Ventilátorok száma 1 db 1 db 1 db 1 db 1 db 1 db
Kifújt levegő hőmérséklet különbsége 30°C 30°C 30°C 31°C 31°C 31°C
Névleges áramfelvétel 4,1 A 4,1 A 5 A 5 A 6 A 6 A
Elektromos teljesítmény 373 W 373 W 550 W 550 W 750 W 750 W
Zajszint 57 dB 59 dB 57 dB 59 dB 58 dB 59 dB
Készülék súlya 70 kg 70 kg 100 kg 100 kg 130 kg 130 kg
Kifúvási távolság 12 m 16 m 18 m 20 m 22 m 25 m
