Gázüzemű sötétsugárzó fűtőkészülékek
ZENIT (OMEGA) sötétsugárzó készülékek
A ZENIT / OMEGA sötétsugárzók választhatók más vonalvezetéssel, megengedett az 'L'
kivitelnél 2db 90°-os könyök.
Válaszható kétpont, hárompont, modulációs szabályozású kivitel.
Füstgázelvezetés hossza max. 6 m, mely 1db 90°-os könyököt tartalmazhat.
Jellemzői:
- Égéslevegő ventilátoros, gáz-levegő előkeverés, tökéletes égés
- Kompakt gyújtás és lángellenőrzés, biztonságos üzem
- Levehető égőfej, egyszerűen szervizelhető
- Aluminizált barnított hő és korrózió álló acélcsövek (800°C hőállóság)
- Turbulencia idom a sugárzó test végén az egyenletes hőleadás miatt
- Tükrösített alumínium ernyők, a legjobb reflektáló tulajdonságokkal
- U vonalvezetésnél dupla ernyős kivitel, a sugárzási hatásfok növelésére
- Poligonos ernyő profil, a sugárzási hatásfok növelésére
- Egyszerű felfüggesztési lehetőségek, vízszintes és döntött elhelyezés
- 3m-es egységek, könnyen szerelhető kivitel
- Általános garancia 2 év, a sugárzó csövekre 10 év
A termék egyenes vonalvezetésű és U-csöves változatban létezik, az egyes típusok jelzései, és jellemzői az alábbi táblázatban láthatóak.
| Típusjelzés L: egyenes U: U-csöves |
Bevitt teljesítmény | Gázfogyasztás (földgáz) | Gázfogyasztás (PB) | Sugárzó cső hossza | Teljes hossz | Tömeg |
| ZENIT-U1,5 | 12 kW | 1,27 m3/h | 0,41 m3/h | 2x1,5 m | 2,28 m | 33 kg |
| ZENIT-L3 | 12 kW | 1,27 m3/h | 0,41 m3/h | 3 m | 3,77 m | 31 kg |
| ZENIT-U3 | 12..22 kW | 1,27..2,33 m3/h | 0,41..0,76 m3/h | 2x3 m | 3,78 m | 48 kg |
| ZENIT-U4,5 | 16..30 kW | 1,69..3,17 m3/h | 0,55..1,03 m3/h | 2x4,5 m | 5,21 m | 64 kg |
| ZENIT-L6 | 12..22 kW | 1,27..2,33 m3/h | 0,41..0,76 m3/h | 6 m | 6,69 m | 43 kg |
| ZENIT-U6 | 22..38 kW | 2,33..4,02 m3/h | 0,76..1,30 m3/h | 2x6 m | 6,71 m | 79 kg |
| ZENIT-U7,5 | 28..50 kW | 2,96..5,29 m3/h | 1,30..1,72 m3/h | 2x7,5 m | 8,31 m | 84 kg |
| ZENIT-L9 | 16..30 kW | 1,69..3,17 m3/h | 0,55..1,03 m3/h | 9 m | 9,62 m | 54 kg |
| ZENIT-U9 | 34..58 kW | 3,60..6,14 m3/h | 1,17..1,99 m3/h | 2x9 m | 9,63 m | 98 kg |
| ZENIT-U10,5 | 42..58 kW | 4,44..6,14 m3/h | 1,44..1,99 m3/h | 2x10,5 m | 11,06 m | 113 kg |
| ZENIT-L12 | 22..38 kW | 2,33..4,02 m3/h | 0,76..1,30 m3/h | 12 m | 12,54 m | 65 kg |
| ZENIT-U12 | 50..58 kW | 5,29..6,14 m3/h | 1,72..1,99 m3/h | 2x12 m | 12,56 m | 128 kg |
| ZENIT-L15 | 28..50 kW | 2,96..5,29 m3/h | 0,96..1,72 m3/h | 15 m | 15,47 m | 77 kg |
| ZENIT-L18 | 34..58 kW | 3,60..6,14 m3/h | 1,17..1,99 m3/h | 18 m | 18,39 m | 88 kg |
| ZENIT-L21 | 42..58 kW | 4,44..6,14 m3/h | 1,44..1,99 m3/h | 21 m | 21,32 m | 99 kg |
| ZENIT-L24 | 50..58 kW | 5,29..6,14 m3/h | 1,72..1,99 m3/h | 24 m | 24,3 m | 110 kg |
VARIANT sötétsugárzó rendszerek
A VARIANT sötétsugárzó rendszerek jellemzője, hogy különböző alakzatokba egybeépített
sötétsugárzó készülékek segítségével szalagfűtés valósítható meg. Ezek a kompakt
rendszerek közös füstgázelvezetéssel rendelkeznek. Fontos jellemzőjük, hogy esetükben
megvalósítható a teljesítménymodulációs szabályozás is. A hőleadó sugárzó felület a
VARIANT rendszerek esetében egybefüggő.
A VARIANT rendszerek közös jellemzői továbbá:
- Füstgázventilátoros, gáz-levegő előkeverés, tökéletes égés
- Kompakt gyújtás és lángellenőrzés, biztonságos üzem
- Levehető égőfejek, egyszerűen szervizelhető
- Aluminizált barnított hő- és korrózióálló acélcsövek (800°C hőállóság)
- Turbulencia idom a sugárzó test végén az egyenletes hőleadás miatt
- Tükrösített alumínium ernyők, a legjobb reflektáló tulajdonságokkal
- U vonalvezetésnél dupla ernyős kivitel, a sugárzási hatásfok növelésére
- Poligonos ernyő profil, a sugárzási hatásfok növelésére
- Egyszerű felfüggesztési lehetőségek, vízszintes és döntött elhelyezés
- 3m-es egységek, könnyen szerelhető kivitel
- Általános garancia 2 év, a sugárzó csövekre 10 év
VARIANT-D - Dupla kivitelű sötétsugárzó
A VARIANT DUPLA kivitelű sötétsugárzó két égőfejjel, közös füstgázelszívással rendelkező kompakt egység. Válaszható kétpont, hárompont, modulációs szabályozású kivitel. Füstgázelvezetés hossza max. 12 m, mely 2db 90°-os könyököt tartalmazhat.

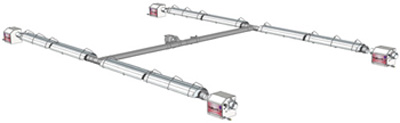

VARIANT-H - Kompakt sötétsugárzó fűtési rendszer 'H' alakzatba építve
A 'H' alakzatba épített kompakt sötétsugárzó rendszerek alkalmasak nagyobb terek kifűtésére egy vagy több rendszer alkalmazásával. A fűtési rendszerek füstgázelvezetése gyűjtött kivitelben kémény rendszerű megoldással történik, általában tető átvezetéssel. A rendszerek beépítésével kevesebb füstgáz kivezetést kell tervezni és építeni.
VARIANT-E - Kompakt sötétsugárzó fűtési rendszer 'E' alakzatba építve
Az 'E' alakzatba épített kompakt sötétsugárzó rendszerek szintén nagyobb terek kifűtésére alkalmasak, egy vagy több rendszer alkalmazásával. A fűtési rendszerek füstgázelvezetése gyűjtött kivitelben kémény rendszerű megoldással történik, általában oldalfali vagy tető átvezetéssel. A rendszerek beépítésével kevesebb füstgáz kivezetést kell tervezni és építeni.

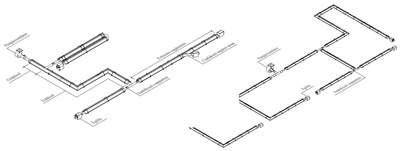

VARIANT-EDS - Sötétsugárzó fűtési rendszer
A EDS sötétsugárzó rendszerek alkalmasak a legnagyobb terek kifűtésére. A fűtési rendszerek füstgázelvezetése gyűjtött kivitelben kémény rendszerű megoldással történik, általában tető átvezetéssel vagy oldalfalon. A rendszerek beépítésével kevesebb füstgáz kivezetést kell tervezni és építeni. Az EDS rendszerek teljes tervezési szabadságot biztosítanak, így minden geometriai alakzathoz megfelelő fűtési rendszer tervezhető. Ugyanakkor pontosan ismerni kell a rendelkezésre álló építőelemek funkcióit és az építés szabályait. Egy fűtési rendszer maximális teljesítménye ne legyen nagyobb 360 kW-nál.
